섬유 캘린더링 기계의 특징 및 장점

  • 이 기계의 소프트 페이스 롤러는 제어 가능한 중간 및 높은 영역의 기술을 사용합니다. 회전하는 고탄성 롤러의 나일론 슬리브에 있는 메인 샤프트에 가압 피스톤 유닛의 상하 열이 길이 방향을 따라 배열되어 있습니다. 원단 폭에 따라 캘린더링 지점 사이의 압력을 자유롭게 조정하여 압착 롤러의 폭을 원단 폭과 동일하게 만들 수 있습니다.
  • 나일론 슬리브에는 유압식 후퇴 장치가 있습니다. 샤프트의 왼쪽과 오른쪽 끝에 배치 된지지 요소를 통해 빠른 압력 방출이 보장되고 고온에 민감한 나일론 슬리브의 양쪽이 제 시간에 뒤로 당겨져 나일론 슬리브 양쪽 끝의 비 직물 영역과 가열 강철 롤러 사이의 직접적인 접촉을 피할 수 있습니다. 따라서 천으로 덮여 있지 않은 나일론 슬리브의 면은 열에 의해 손상되지 않습니다.
  • 나일론 슬리브는 제어 가능한 유압 오일 필름 위에서 회전합니다. 정압 베어링이 사용됩니다. 따라서 마모와 밀봉에 문제가 없습니다.
  • 이 기계의 캘린더링 후 제품의 두께, 광택, 균질성은 일반적인 고정 미들 하이 캘린더링 후보다 훨씬 우수합니다.
  • 이 기계는 강철 롤러의 높은 온도와 더 큰 선형 속도를 견딜 수 있습니다.

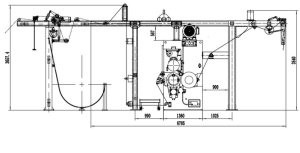

Bendcon 3-roller calender





섬유용 캘린더링 기계의 공정 경로

원단 공급(장력 제어) - 금속 감지기 - 광전 센터링 장치 - 이음새 감지기 - 확장 - 3 롤러 캘린더링 - 정전기 제거기 - 엮기

Bendcon 3-roller calender

벤드콘 캘린더 구성

머신 랙 메인 프레임은 좌우 벽 패널 프레임으로 구성되며 재질은 Q235, 두께는 80mm, 용접 후 샌드 블라스팅 고온 템퍼링 처리입니다. 왼쪽과 오른쪽 프레임은 고정 거리 빔으로 연결되어 안정성을 높입니다. 고정 거리 빔은 형강으로 용접되고 용접 후 템퍼링됩니다.

입력 및 출력 프레임: "C"형 강철을 채택합니다.

히팅 롤러 이동 방식: 35T 리프트로 이동
롤러 히팅 롤러

롤러 직경: Ф400mm, 재질: 합금강 단조, 롤러의 최대 표면 온도: 170°C

롤러 구조 : 롤러 중앙에 큰 구멍이 있고 큰 구멍 주위에 작은 구멍이 있고 롤러 표면에 가깝고이 구조는 열 오일의 순환에 사용되며 롤러의 표면 온도 차이가 매우 작으며 롤러 표면은 도금 및 연마되어 거울로 처리됩니다.

재질: 합금강 단조품

벤드콘-Y 롤러

작업 개념 : 롤러 코어는 고정되어 있으며 롤러 코어의 수평 및 수직 방향에 두 줄의 유압 피스톤이 있으며, 나일론 슬리브는 피스톤이 압력을받을 때 수직 및 수평 방향으로 가열 롤러 및 양모 종이 롤러와 접촉합니다. 피스톤의 내부 압력을 조절할 수 있기 때문에 두 롤러 사이의 라인 압력을 조절할 수 있습니다. 압력 영역 : 수직 방향의 3 개의 압력 영역과 수평 방향의 3 개의 압력 영역, 나일론 슬리브 복구를위한 1 개의 압력 영역. 롤러 직경 : Ф510mm, 나일론 슬리브의 원료 : 독일의 BASF 재료, 나일론 슬리브는 모터 동력 (0.37KW)으로 구동되어 가열 롤러에 의해 나일론 슬리브 표면이 손상되는 것을 효과적으로 방지 할 수 있습니다.

양모 종이 롤러

롤러 직경: Ф600±1mm. 롤러의 최대 표면 온도: 80°C.
난방 시스템 히팅 롤러 가열 방식: 열 오일 순환 가열. 히터: YL04 히터, 열 오일은 사용자의 보일러에서 나옵니다. 온도 측정 방법 : 미러 롤러의 내부 온도를 측정합니다. 롤러 간 온도 차이 : ± 1.5 ℃. 온도 제어 방법 : SCR.
구동 장치 주 모터 전력 : 37KW, 단단한 치아 표면 감속기 + 스프로킷으로 구동되는 주 모터, 지멘스 브랜드 모터를 채택합니다. 콘센트 모터 전력 : 3KW, 지멘스 브랜드 모터.
유압 시스템 유압 시스템 파이프라인의 최대 압력: ≤8.5Mpa

압력 제어 모드: 정압 센서를 사용하여 압력을 제어합니다.

유압 펌프 모터 출력: 18.5KW

벤드콘 내부 압력 제어 방식: 비례 밸브 제어, ATOS 브랜드

유압 오일 냉각 방식: 판형 열교환기
냉각 시스템 나일론 롤러는 공기 송풍으로 냉각됩니다.

나일론 슬리브와 양모 종이는 공기 송풍으로 냉각됩니다 (냉각되지 않은 롤러 중간).
전기 제어 시스템 속도 조절: 인버터 제어, 지멘스 브랜드 인버터

PLC: 지멘스 브랜드

터치 스크린: 지멘스 브랜드

주요 전기 부품: 슈나이더 브랜드
안전 보호 장치 전자 정전기 제거기

손가락 끼임 방지 장치

비상 정지 풀 스위치

금속 탐지기

솔기 감지기
